PL單機除塵器使用說明書

來源：宏大除塵設備發布時間：2020/4/21 14:08:17

PL型系列單機除塵設備，是根據國外引進的除塵設備進行改進研制成功的新穎產品，是一種體積小，除塵效率高的地除塵機組。

產品簡介

PL型系列單機除塵設備，是根據國外引進的除塵設備進行改進研制成功的新穎產品，是一種體積小，除塵效率高的地除塵機組。

二、結構概述

該系列機組基本結構由風機，過濾器和集塵器三個部件組成、各部件都安裝一個立式框架內，鋼板殼體，外形美觀、結構科學、運行可靠、使用方便。

各部件結構特點如下:

1、風機采用效離心過風機、風量大、風壓高，風機特性曲線硬，并采用消聲措施，使用時噪音小。

2、過濾器部件采用針為濾料的扁布袋過濾器,每個布袋內均裝有彈簧鋼絲網，過濾效果好，更換濾袋方便使用壽命長。

3、過濾器部件的清灰機構，是采用電動機帶動偏心輪，連桿使布袋抖動而沾在濾袋外表的粉塵，其控制裝置分自控和手控兩種，自控即在風機連續工作時，清灰機構定時振打清灰。手控即風機停止后清灰機構自動工作，數十秒后自動停止，也可根據需要隨時啟動清灰電機振打清灰。清灰時間長短由用戶自行調節時間繼電器。

4、過濾器部件裝有即寬敞又密封的快速拆卸檢修門②,以便需要時進行檢修和移出濾器。

5、集塵器部件采用抽斗式結構，灰塵十方便。

6、集塵器上方一側的連風接口③在需要時可拆下，以便于加大進風口面積的使用。

7、該機組共有十二種規格，分A、B兩型，A型設灰斗抽屜，B型不設灰斗抽屜，下部加法蘭，由用戶直接配接在拆包口，料倉、倒料口，混料庫，噴砂箱、皮帶運輸調頭處等揚塵設備上地除塵，粉塵直接回收。

8、本機組可根據設計單位或用戶實際需要，特定制造。

工作原理

含塵氣體進人箱體，由扁布袋過濾器進行過濾，粉塵被阻留在濾袋外表面，已凈化的氣體通過濾袋進人風機，由風機吸人直接排人室內（也可接管排至窒外）。

隨著過濾時間的增加，濾袋外表面沾附的粉塵不斷增加，濾袋阻力也相應增加，從而影響除塵效果。采用自控清灰機構進行定時振打清灰或手控清灰機構停機后自動振打數十秒鐘，使沾在濾袋外表面的粉塵抖落下來，落到集塵容器（抽屜）中的粉塵由人工拉出。

用途范圍

本系列產品廣泛用于鑄造工業，陶瓷工業，玻璃工業以及耐火材料，水泥建材，砂輪制造，化工制品，機械加工等行業的除塵，該產品對比重較大的金屬切屑，鑄造用砂，如車床、磨床、銑床、砂輪機、拋光機等等，和中等比重的粉塵，如水泥，陶瓷粉、石膏粉、碳粉、顏料、膠木粉、塑料粉等等，以及比重較輕的非纖維性粉塵均有良好的除塵效果，該機組除塵效率大于百分之九十九點五。

H組合開關，1C交流接觸器，1LA按鈕，2P風機電動機，1F熔斷器，2C交流接觸器，2LA按鈕，4P清塵電動機， 2F熔斷器，1JR熱繼電器，JS時間繼電器2JR熱繼電器。

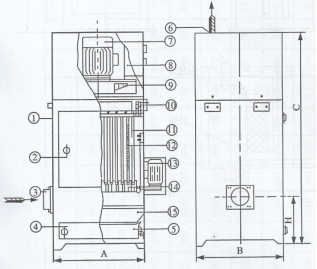

六、機組結構簡圖

型號B 代號	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P
PL—800	350	520	1030	135	598	588	130	260	220	19	19	122*5	1010*5	Φ9*20	40*4	50
PL—1100	700	580	1100	135	768	648	140	290	360	19	19	146*5	122*5	Φ9*20	40*4	50
PL—1600	740	580	1240	135	826	666	150	450	240	26	26	129*1	123*5	Φ9*22	50*5	50
PL—2200	720	660	1330	135	806	746	170	430	250	25	25	26*65	116*6	Φ9*24	50*5	50
PL—2700	760	680	1380	135	864	784	180	490	250	26	27	135*6	122*6	Φ11*24	60*6	60
PL—3200	790	700	1420	135	894	804	190	480	250	27	27	140*6	125**6	Φ11*24	60*6	60
PL—4500	900	800	1560	160	1004	904	230	580	250	28	30	118*8	106*8	Φ11*32	60*6	60
PL—6000	1200	900	1740	160	1302	1002	315	360	737	29	31	124*10	118*8	Φ11*36	60*6	130

項目型號規格	PL-800/A	PL-1100/A	PL-1600/A	PL-2200/A	PL-2700/A	PL-3200/A	PL-4500/A	PL-6000/A
風量m³/h	800	1100	1600	2200	2700	3200	4500	6000
風壓MMH2O	120	240	120	120	120	200	100	150
過濾面積㎡	4	Φ140	10	12	13.6	15.3	21.5	30
進氣口尺寸 MM	Φ120	345	Φ150	Φ200	200*250	200*350	200*350	220*450
進氣口中心離底距H	318	1.1	418	433	458	478	478	1295
風機電機功率KW	1.1	0.18	1.5	2	4	5.5	5.5	7.5
清灰電機功率KW	0.18	2.62	0.18	0.18	0.18	0.37	0.37	0.55
過濾風速m/min	3.33	＞99.5	2.66	2.05	0.30	3.49	0.49	0.33
凈化效率%	＞99.5	30	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5
灰箱面積I	20	＜75	40	40	50	70	70	105
噪聲DB（A）	＜75		＜75	＜75	＜75	＜75	＜75	＜80
外形尺寸abc mm	5505201290	7005801400	7405801600	7206601798	7606801780	9008002028	9008002028	12009003190

九、PL-B型技術性能

項目型號規格	PL-800/B	PL-1100/B	PL-1600/B	PL-2200/B	PL-2700/B	PL-3200/B	PL-4500/B	PL-6000/B
風量m³/h	800	1100	1600	2200	2700	3200	4500	6000
風壓MMH2O	＞120	＞200	＞120	＞120	＞120	＞200	7100	150
過濾面積㎡	4	7	10	12	13.6	15.3	21.5	30
風機電機功率KW		1.1	1.5	2	4	4.5	5.5	7.5
清灰電機功率KW	0.18	0.18	0.18	0.18	0.18	0.18	0.37	0.55
過濾風速m/min	3.33	2.62	2.66	3.05	3.30	3.48	3.49	3.33
凈化效率%	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5	＞99.5
噪聲DB（A）	＜75	＜75	＜75	＜75	＜75	＜75	＜75	＜80
外形尺寸abc mm	5505201030	70058011100	7405801240	7206601330	7606801380	7907001420	9008001550	12009001740
底法蘭尺寸E*FMM	20	＜75	40	40	50	70	70	105

十、使用說明

1、PL型系列單機除塵機組，安裝在產生粉塵的機械設備鄰近處，并由用戶按照除塵機組上的進氣口尺寸，可自行配制金屬或塑料吸塵管道和吸塵罩（也可在訂貨時與生產廠家聯系，可代為配制）。

2、機組工作前應檢查檢修門②，出灰門④及風管連接系統是否密封，以免泄漏，降低吸塵效果。

3、該機組電壓為三相交流電三百八十伏，從機組上的外部電線接上電源后即可開始使用，初動轉時，應注意風機是否正轉（如反轉，風量很小，需調換電源接線）。

4、機組電控箱蓋，在工作時不得隨意打開，如需調節清灰時間，或需檢查電路時，應停機后切斷電源后進行工作。

5、根據粉塵的性質和容量的大小，應定時振打清灰，一般情況每班振打三到四次，以確保機組正常工作。

6、根據實際需要，定期進行灰塵，集塵器內集塵時，只需在風機和清灰機構工作停止時，打開密封的出灰門，抽出抽屜即可。

7、為了設備處于工作狀態，應盡量靠近粉發源地，一般以米半到二米數宜，連續管道盡可能短，并盡量減少彎頭，以免增加阻力損失。

8、吸塵罩是機組處于態的關鍵配件，使用單位應根據加工件的外型尺寸粉塵的性質，按照通、近、順、封、便設計吸罩的原則，制作理想的吸塵罩。
